立式电机和卧式电机试验的差异性
浏览人数:2703    更新日期:2021-5-15



立式电机与卧式电机相比,最为显著的区别,就是安装方式的不同,其次就是因此而衍生的、不同结构的设计方案。通常情况下,中心高225及以下机座号的基本系列电机,一般只是使用时安装方式不同而已,只要安装接口吻合,就能正常运行。机座号大一些,或者电机轴承和壳体,不足以承载规定的、或实际运行被施加的外力时,结构设计方案就大大不同了。如:使用能承载较大轴向力的轴承或轴承组件、加大壳体强度、设计专用端盖、轴承盖等。



除了以上提到的安装接口形式,和必要的结构及旋转部件支撑方式的调整外,电机试验也有较大差异。尤其是大型立式电机,不仅要设计必要的工装,有时还要采取一些其他的辅助措施,和相对准确的等效试验方法。检查试验不需要两台电机连轴试验,只需考虑电机旋转时不会损毁轴承就行了,但型式试验时,就不得不考虑必要的工装。试验时会采用叠频法等一些等效试验。等效试验法自然会有一些偏差,但多数情况下,由此引起的偏差通常是可以接受的。少数苛刻客户,显然就不会容忍这样的偏差。如:电机厂家采用卧式结构来评价立式电机的性能,有些用户根本不接受改变电机原结构进行的型式试验。





知识拓展——立式电机

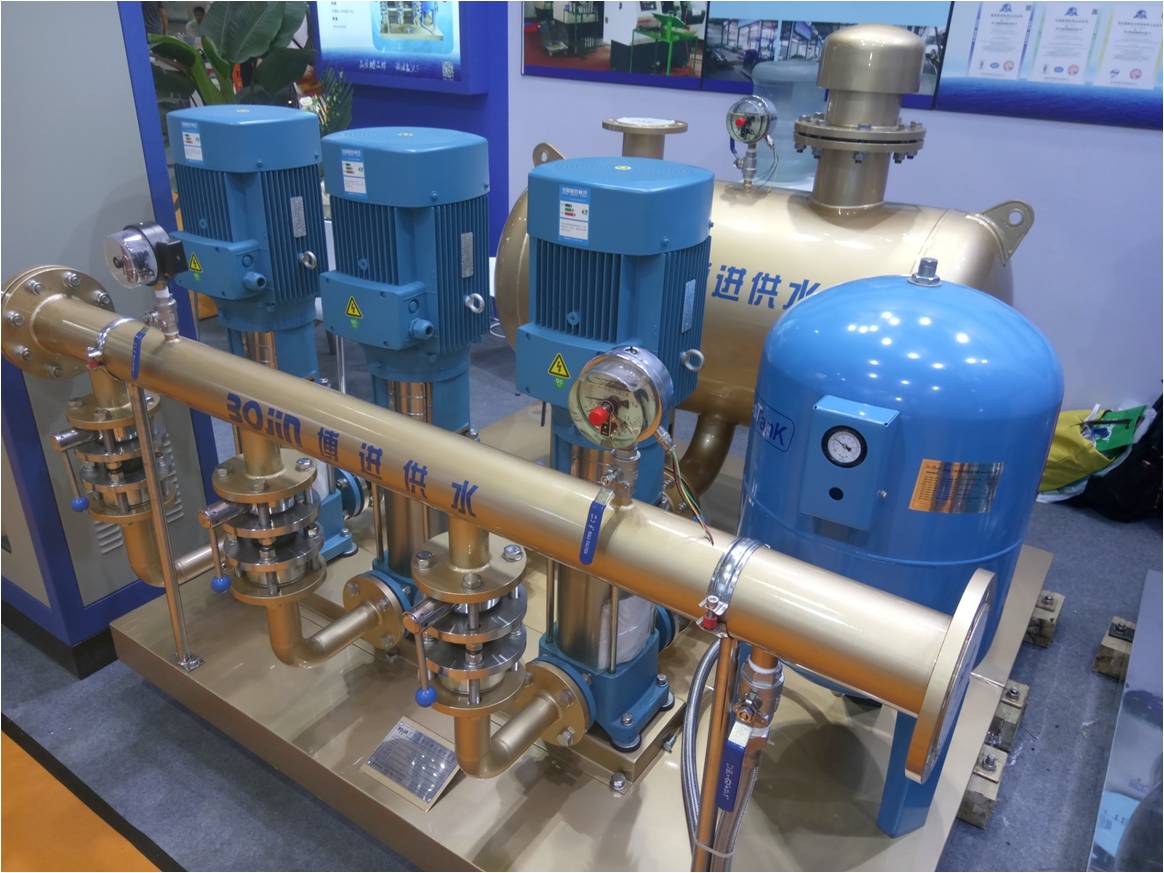

立式电机就是输出轴的轴心线垂直于底盘或者是变速机构的电机,其突出的特点是安装孔以输出轴为中心,周围等距分布。立式电机垂直布置于被驱动的机械上,电机轴也垂直驱动机械。工业生产中用得很多,如立式水泵上,立式车床等。





立式电动机型号按GB4831的规定由产品代号、规格代号两部分依次排列组成。产品代号由电机系列代号表示,如:YL表示不承受轴向力的鼠笼转子三相立式异步电动机;YLST表示承受轴向推力的鼠笼转子三相异步电动机,YKKL表示带空-空冷却器全封闭式鼠笼转子三相立式异步电动机,YKSL表示带空-水冷却器全封闭式鼠笼转子三相立式异步电动机等。



立式电动机大多采用国际上流行的箱式结构,其方型机座由钢板焊接制成,具有刚度好,重量轻的优点,变换机座两侧的罩或空(水)-空冷却器即构成不同系列的电动机。大多数定子采用外压装结构,其定子绕组采用F级缘材料和防晕材料,绕组端部固定采用特殊绑扎工艺、牢固可靠。整个定子采用真空压力浸渍F级无溶剂漆真空压力工艺处理,电动机具有优良可靠的绝缘性能和防潮、抗冲击能力。



转子依电机转子外形尺寸大小不同而采用铸铝转子或铜条转子结构,不论采用何种结构转子,其结构及制造工艺均能保证电机运行可靠。根据电机是否承受轴向力或承受轴向力的大小,电机上轴承结构有滚动轴承或滑动轴承两种,下轴承结构为滚动轴承。采用滚动轴承结构的电动机均有不停机加、排油脂装置。主出线盒为密封结构,防护等级为IP54,出线盒的进线孔可朝上、下、左、右转换,盒内有单独的接地端子。
